Technische Daten

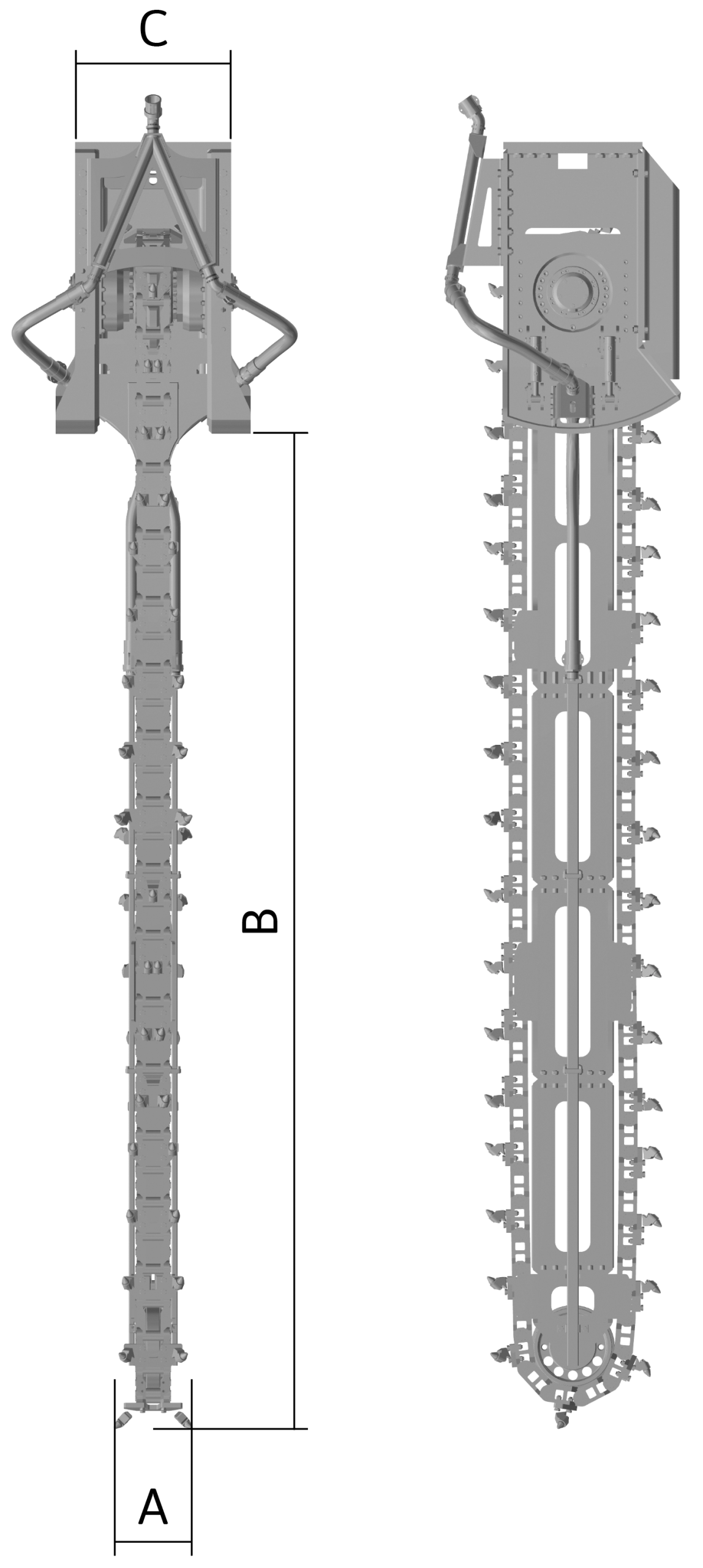

Technische Daten KSI
| KSI 7000 | KSI 12000 |
|---|---|
|
Empfohlenes Baggergewicht: 35 – 55 t |
Empfohlenes Baggergewicht: 50 – 80 t¹ | 80 – 120 t |
|
Hydraulische Nennleistung: 130 kW |
Hydraulische Nennleistung: 220 kW |
|
Mischbreite (A): 350 - 500 mm |
Mischbreite (A): 450 - 600 mm |
|
Gehäusebreite (B): 1.000 mm |
Gehäusebreite (B): 1.360 mm |
|
Modulare Mischtiefe (C): 5 | 6 | 7 m |
Modulare Mischtiefe (C): 6 | 8 | 10 | 12 m |
|
Empfohlene Kettengeschwindigkeit: 2,0 - 2,5 m/s |
Empfohlene Kettengeschwindigkeit: 2,0 - 2,5 m/s |
|
Empfohlene Ölmenge bei 150 bar: 300 - 400 l/min |
Empfohlene Ölmenge bei 150 bar: 550 - 700 l/min |
|
Max. Ölmenge: 400 l/min |
Max. Ölmenge: 700 l/min |
|
Max. hydraulischer Betriebsdruck: 400 bar |
Max. hydraulischer Betriebsdruck: 400 bar |
|
Max. zulässige Druckfestigkeit des Fräsgutes: 10 MPa |
Max. zulässige Druckfestigkeit des Fräsgutes: 10 MPa |
|
Standard-Mixwerkzeug: TYP DT 22/46/38/22 HC |
Standard-Mixwerkzeug: TYP DT 22/90/70/30 HQ |
| KSI 7000 | KSI 12000 |
|---|---|
|
Gewicht der Fräse bei max. Mischtiefe: 4.500 kg |
Gewicht der Fräse bei max. Mischtiefe: 12.500 kg |
|
Gewicht pro Meter Verlängerung: 350 kg |
Gewicht pro Meter Verlängerung: 700 kg |
¹ Anbau nur mit Sonderadaption an den Bagger-Ausleger und mit zusätzlichem Kontergewicht am Bagger. Die Größe des Kontergewichts hängt vom Bagger ab und sollte mit dem Baggerhersteller abgestimmt werden.
Technische Daten KRD MIX
| KRD 120 MIX | KRD 150 MIX | KRD 165 MIX |
|---|---|---|
|
Empfohlenes Baggergewicht: 25 – 40 t |
Empfohlenes Baggergewicht: 30 - 40 |
Empfohlenes Baggergewicht: 35 - 50 |
|
Nennleistung: 120 kW |
Nennleistung: 120 kW |
Nennleistung: 160 kW |
|
Maximale Mischtiefe: 6 m |
Maximale Mischtiefe: 6 m |
Maximale Mischtiefe: 6 m |
|
Länge der Mischfräse ohne Verlängerung (A): 1.070 mm |
Länge der Mischfräse ohne Verlängerung (A): 1.070 mm |
Länge der Mischfräse ohne Verlängerung (A): 1.072 mm |
|
Breite des Mischkopfes (B): 1.000 mm |
Breite des Mischkopfes (B): 1.000 mm |
Breite des Mischkopfes (B): 1.072 mm |
|
Breite des Mischkopfes (C): 730 mm |
Breite des Mischkopfes (C): 730 mm |
Breite des Mischkopfes (C): 720 mm |
|
Empfohlene Drehzahl: 70 U/min |
Empfohlene Drehzahl: 65 U/min |
Empfohlene Drehzahl: 60 U/min |
|
Empfohlene Ölmenge: 250 - 330 l/min |
Empfohlene Ölmenge: 280 - 350 l/min |
Empfohlene Ölmenge: 300 - 390 l/min |
|
Max. Ölmenge bei 10 bar: 350 l/min |
Max. Ölmenge bei 10 bar: 350 l/min |
Max. Ölmenge bei 10 bar: 400 l/min |
|
Max. hydraulischer Betriebsdruck: 400 bar |
Max. hydraulischer Betriebsdruck: 400 bar |
Max. hydraulischer Betriebsdruck: 400 bar |
|
Gewicht ohne Verlängerung: 1.500 kg |
Gewicht ohne Verlängerung: 1.500 kg |
Gewicht ohne Verlängerung: 2.020 kg |
|
Anzahl der Mixwerkzeuge: 48 Stk. |
Anzahl der Mixwerkzeuge: 48 Stk. |
Anzahl der Mixwerkzeuge: 58 Stk. |
|
Standard-Mixwerkzeug: TYP DT 22/90/70/30 HQ |
Standard-Mixwerkzeug: TYP DT 22/90/70/30 HQ |
Standard-Mixwerkzeug: TYP DT 22/90/70/30 HQ |
| KRD 120 MIX | KRD 150 MIX | KRD 165 MIX |
|---|---|---|
|
Mögliche Verlängerung (D)¹: 2 - 5 m |
Mögliche Verlängerung (D)¹: 2 - 5 m |
Mögliche Verlängerung (D)¹: 2 - 5 m |
|
Länge der Standard-Verlängerung (D): 2m |
Länge der Standard-Verlängerung (D): 2m |
Länge der Standard-Verlängerung (D): 2m |
¹ Verlängerung auf Anfrage.
Technische Daten KRX
| KRX 70 | KRX 110 | KRX 120 | KRX 130 | KRX 140 |
|---|---|---|---|---|
|
Empfohlenes Baggergewicht: 15 – 25 t |
Empfohlenes Baggergewicht: 20 - 35 |
Empfohlenes Baggergewicht: 25 - 40 |
Empfohlenes Baggergewicht: 25 - 40 |
Empfohlenes Baggergewicht: 30 - 50 |
|
Nennleistung: 70 kW |
Nennleistung: 110 kW |
Nennleistung: 120 kW |
Nennleistung: 120 kW |
Nennleistung: 140 kW |
|
Länge des Antriebs: 830 mm |
Länge des Antriebs: 842 mm |
Länge des Antriebs: 842 mm |
Länge des Antriebs: 842 mm |
Länge des Antriebs: 875 mm |
|
Drehmoment bei 380 bar: 16.000 Nm |
Drehmoment bei 380 bar: 25.400 Nm |
Drehmoment bei 380 bar: 30.300 Nm |
Drehmoment bei 380 bar: 33.000 Nm |
Drehmoment bei 380 bar: 36.400 Nm |
|
Max. Ölmenge bei 10 bar: 300 l/min |
Max. Ölmenge bei 10 bar: 320 l/min |
Max. Ölmenge bei 10 bar: 350 l/min |
Max. Ölmenge bei 10 bar: 350 l/min |
Max. Ölmenge bei 10 bar: 390 l/min |
|
Max. hydraulischer Betriebsdruck: 400 bar |
Max. hydraulischer Betriebsdruck: 400 bar |
Max. hydraulischer Betriebsdruck: 400 bar |
Max. hydraulischer Betriebsdruck: 400 bar |
Max. hydraulischer Betriebsdruck: 400 bar |
|
Gewicht ohne Aufsatz: 520 kg |
Gewicht ohne Aufsatz: 540 kg |
Gewicht ohne Aufsatz: 540 kg |
Gewicht ohne Aufsatz: 540 kg |
Gewicht ohne Aufsatz: 900 kg |
|
Standard-Sechskantverbinder: 160 mm |
Standard-Sechskantverbinder: 160 mm |
Standard-Sechskantverbinder: 160 mm |
Standard-Sechskantverbinder: 160 mm |
Standard-Sechskantverbinder: 160 mm |
